水熱合成、ゼオライト合成、ナノ材料、バイオマス、亜臨界水、超臨界、機能性材料、重合反応、ガス還元、水添反応、ガス化処理、電気化学、腐食試験等の研究開発用途向オートクレーブ用の付帯部品（継手）の製品紹介ページになります。

二圧縮継手(ダブルフェルールシール)

用途や使用例

オートクレーブと圧力計や安全弁などの付帯部品を締結したり、反応器や圧力容器のポートなど比較的小径(1.59～25.4mm程度まで)の高温高圧(-38～537℃まで/圧力はチューブ規格表参照)の配管に用いられる二圧縮継手です。流体や使用条件に応じた材質の検討が可能で、SUS316のほかSUS304、S32750(二相ステンレス)、チタン、ハステロイ®C276、インコネル®600、インコネル®625、モネル®400、カーペンター®20Cb3等の材料でも検討可能です。

特長

・2個のフェルールを使用したメカニカル・グリップ構造
・取り付けが容易
・取り付け時にチューブに回転トルクがかからない
・初回取り付け時に検査ゲージを使用することで、締め付け状態の確認が可能
・流体がガスの場合でも、漏れのないようシール
・再取り付けも確実に行える
・振動疲労に対する耐久性が優れており、チューブを確実にサポート
・ボアード・スルー継手仕様(チューブや熱電対の貫通用)：型式指定
・SUS316のほかチタン、ハステロイ®、インコネル®、モネル®、カーペンター®等に対応
・酸素禁油(オプション指定)
・高圧ガス認定品(オプション指定)

選定・使用にあたってのご注意

・継手のナットやプラグを緩めて、システム圧力を排出しないでください。
・加圧状態のシステムでは、継手の取り付けや締め付けを行わないでください。
・ナットを締め付ける前に、チューブが継手ボディの肩に確実に当たるのを確認して下さい。
・異なる材質での使用をしないでください。
・異なるメーカー同士の継手の混用は推奨しません。(シール性保証できません。)
・ボディを回転させるのではなく、ボディを固定してナットを回転させてください。
・未使用の継手を分解しないで下さい。
・使用するチューブ(BA管)は、継手より硬度の低いものを使用して下さい。

継手形状(主要形状と主な用途)

二圧縮継手施工したエンドの閉止用		反応器からの分岐用	圧力計・安全弁分岐
圧力センサ継手(Rねじ)		圧力計継手(Gねじ)
蓋継手と継手接続用	蓋継手や背圧弁継手	二圧縮継手の閉止用	サイズダウン(アップ)

材質と最高使用圧力　※下記表は高圧ガス認定品には対応していません。

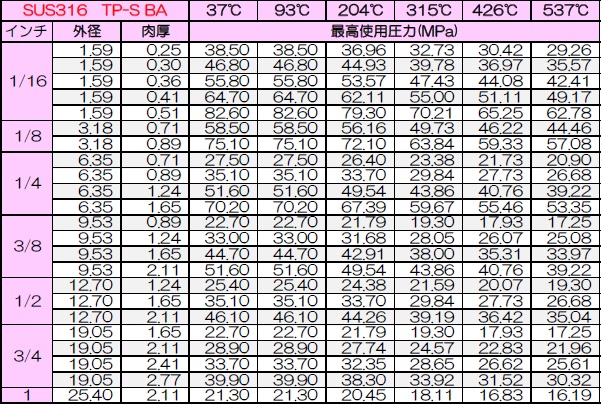

■SUS316二圧縮継手の最高使用圧力

■SUS316管用テーパーねじ(おねじ)の最高使用圧力　※シール材適性の考慮が必要

■SUS316管用テーパーねじ(めねじ)の最高使用圧力　※シール材適性の考慮が必要

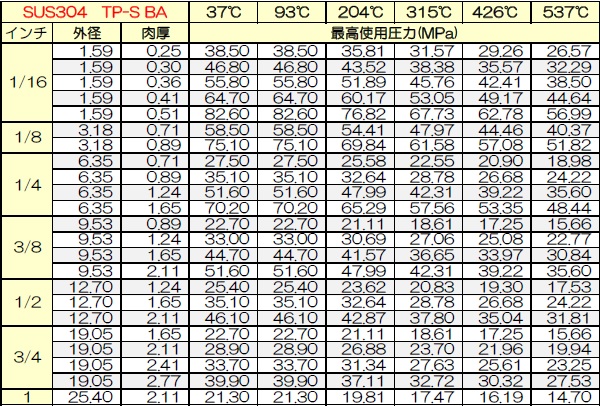

■SUS304二圧縮継手の最高使用圧力

■ハステロイ®C276相当二圧縮継手の最高使用圧力

■チタン二圧縮継手の最高使用圧力

■インコネル®600相当二圧縮継手の最高使用圧力

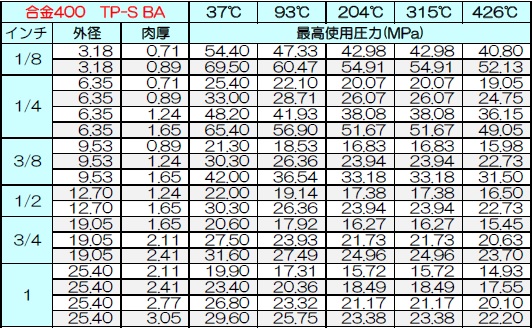

■モネル®400相当二圧縮継手の最高使用圧力

■カーペンター®20Cb3相当二圧縮継手の最高使用圧力

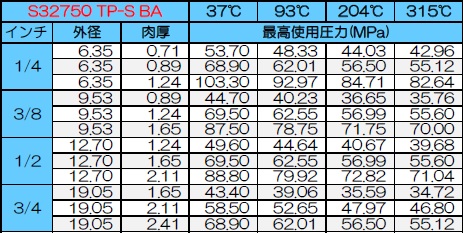

■UNS S32750(スーパー二相ステンレス)二圧縮継手の最高使用圧力

VCR®継手(Swagelok社)

用途や使用例

オートクレーブや反応器、圧力容器の付帯部品の接続や配管で、小径(3.18mm～12.7mm)かつ特に高温(～537℃)で繰返し着脱される箇所に使用されます。ガスケット材質はSUS316L(～537℃)、ニッケル(～315℃)、銅(～204℃)から選択可能です。真空度が二圧縮継手より優れますので高気密を要する場合にも使用可能です。

VCR®シールエンドに変換することで、作業性やメンテナンス性の向上などの効果も期待できます。

特長

構成

継手形状(主要形状と主な用途)

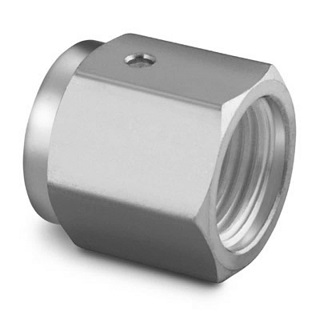

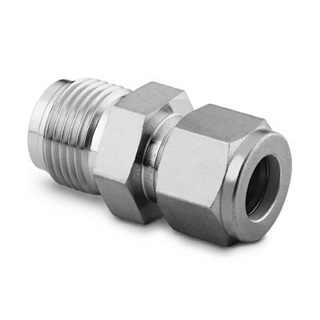

二圧縮継手→VCR®	VCR®めすナット	VCR®おすナット	VCR®閉止プラグ
チューブ→VCR®	VCR®閉止キャップ	VCR®ガスケット	リテイナータイプ
サイドロードタイプ

材質と最高使用温度

構成部品	材質	温度(℃)
継手	SUS316 ステンレス鋼	537
	SUS316L ステンレス鋼
	SUS316L VAR ステンレス鋼
ガスケット	SUS316L ステンレス鋼	537
	ニッケル	315
	銅	204

最高使用圧力

※メーカーカタログを参照下さい(記載値は室温での値です)

Oリング面シール継手

用途や使用例

オートクレーブや反応器、圧力容器の付帯部品の接続や配管で、小径(3.18mm～25.4mm)かつ特に繰り返し着脱、開閉される箇所に適しています。使用可能温度はOリング材質により異なり、流体との相性も考慮する必要があります。Oリング材質を吟味することで、300℃前後までの対応が可能です。

流体サイズに応じたOリング面シール継手を活用して、エンドシールにすることで簡易的なサンプルポートにも活用できます。

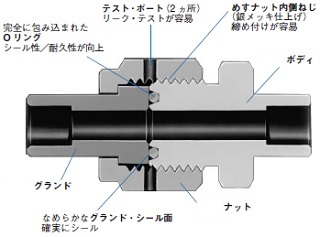

特長

・接続が素早く、簡単にできるように設計された継手
・クリアランスが不要で、スペースに余裕が無い場所でも、容易に取り付け可能
・Oリングによるシール形成
・使用温度範囲は広範で、300度付近まで対応可能(Oリング指定)
・高圧から超高真空まで使用可能

材質

標準材質：SUS316　Oリング：FKM(標準～204℃)

継手形状(主要形状と主な用途)

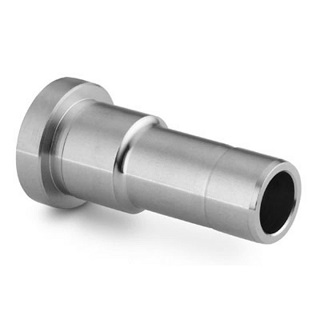

二圧縮→Oリング継手	Oリング継手ナット	チューブ→Oリング継手	Oリング閉止ナット
Oリング閉止キャップ

水冷クーラー付継手(計器保護用)

用途や使用例

オートクレーブや反応器、圧力容器の付帯部品(圧力計類や閉止バルブなど)を高温から保護するために配管に外部水冷ジャケット加工した継手です。圧力計や圧力センサーは耐熱温度が高くないため高温環境での使用に耐えません。外部ジャケット部に通水することで、計器温度上昇を抑えることで計器を保護しつつ使用することが可能です。

バルブの限界温度を超えるような高温過酷条件下での閉止バルブを保護する目的としても使用される場合が有ります。

形状および寸法

■ジャケット材質：SUS304またはSUS316 　※チューブ材質がチタンの場合はチタン、Zrの場合はZr ■対応配管サイズ：1/4インチ(外径φ6.35)または6mm　　　　　　 ■目安流量：0.5L/min(条件による) ■継手形状：用途に応じ変更 ■取付方法：継手タイプまたは、直溶接による
